Αποτυπώσεις LiDAR με drone
Ο σαρωτής LiDAR στέλνει παλμούς laser και μετρά πόσο χρόνο κάνουν να επιστρέψουν. Κάθε επιστροφή γίνεται ένα σημείο με ακριβείς συντεταγμένες. Επειδή ένας παλμός περνά από τα κενά των φύλλων, το LiDAR φτάνει στο έδαφος εκεί όπου μια φωτογραφία βλέπει μόνο κορυφές δέντρων.
Πότε χρειάζεστε LiDAR
Η φωτογραμμετρία αρκεί για τα περισσότερα ανοιχτά πεδία. Το LiDAR κάνει τη διαφορά όταν:
- Η περιοχή έχει βλάστηση. Πουρνάρια, πευκοδάσος, καλαμιές σε ρέμα. Ο σαρωτής καταγράφει έως πέντε επιστροφές ανά παλμό, άρα και το κλαδί και το έδαφος από κάτω.
- Μετρούν λεπτά αντικείμενα. Καλώδια γραμμών μεταφοράς, κιγκλιδώματα, ιστοί: στη φωτογραμμετρία συχνά χάνονται, στο LiDAR φαίνονται.
- Το φως δεν βοηθά. Ο σαρωτής φέρνει το δικό του φως, άρα σκιές, ομοιόμορφες επιφάνειες και χαμηλός ήλιος δεν τον επηρεάζουν όπως μια κάμερα.
- Θέλετε μεγάλη έκταση γρήγορα. Η L2 καταγράφει έως 1.200.000 σημεία το δευτερόλεπτο και, με λιγότερη επικάλυψη από τη φωτογραμμετρία, καλύπτει περισσότερη έκταση ανά πτήση.
Πού χρησιμοποιείται
Οδικά έργα και χαράξεις. Μοντέλο εδάφους κατά μήκος του άξονα, για μελέτη και χωματουργικά.
Ρέματα και οριοθετήσεις. Η κοίτη ενός ρέματος σπάνια φαίνεται μέσα από τη βλάστηση. Το LiDAR τη δίνει με τη μορφή που χρειάζεται η υδραυλική μελέτη.
Δάση και φυτείες. Ύψος δέντρων, πυκνότητα, ανάγλυφο κάτω από το δάσος.
Λατομεία και ορυχεία. Μέτωπα εκσκαφής και αποθέσεις, χωρίς άνθρωπο στο πρανές.
Γραμμές ηλεκτρικού ρεύματος. Αποστάσεις αγωγών από δέντρα και κτίσματα.
Η κάμερα που χρησιμοποιούμε
Δουλεύουμε με τη DJI Zenmuse L2 πάνω στο Matrice 300 RTK. Η L2 συνδυάζει σαρωτή LiDAR και κάμερα RGB 20 MP, οπότε κάθε σημείο παίρνει και το πραγματικό του χρώμα. Σύμφωνα με τη DJI, η ακρίβεια είναι 5 εκατοστά οριζόντια και 4 εκατοστά κάθετα σε ύψος πτήσης 150 μέτρων. Στην επεξεργασία τα σημεία του εδάφους ξεχωρίζουν αυτόματα από τη βλάστηση και τα κτίσματα.
Από τη δουλειά μας

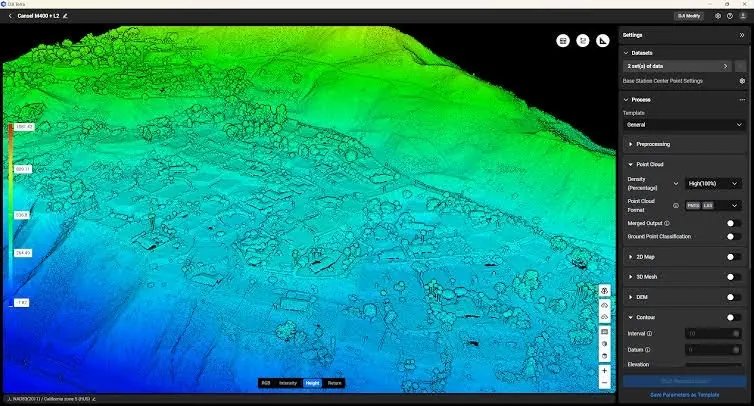

Μοντέλο εδάφους με χρωματισμό υψομέτρου

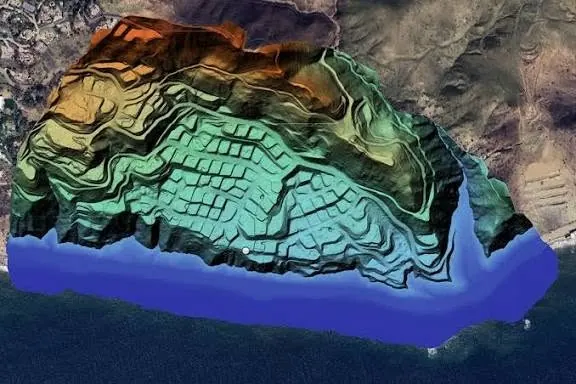

3D μοντέλο εδάφους
Τι παραλαμβάνετε
Νέφος σημείων
Χρωματισμένο, με τα σημεία του εδάφους ταξινομημένα χωριστά.
- LAS
- LAZ
Ψηφιακό μοντέλο εδάφους
Το γυμνό έδαφος, χωρίς δέντρα και κτίσματα.
- GeoTIFF
Ισοϋψείς
Από το μοντέλο εδάφους, στο ισοδιάστημα που ζητάτε.
- DXF
- SHP
Πώς δουλεύουμε
- 01
Προετοιμασία και σχεδιασμός
Συνεργαζόμαστε με τους πελάτες μας για να κατανοήσουμε τις απαιτήσεις τους και να σχεδιάσουμε μια προσαρμοσμένη στρατηγική.
- 02
Εκτέλεση πτήσεων
Πραγματοποιούμε πτήσεις με τα drones μας, συλλέγοντας υψηλής ανάλυσης γεωχωρικά δεδομένα και εικόνες.
- 03
Επεξεργασία και ανάλυση
Αναλύουμε τα δεδομένα, εξάγουμε συμπεράσματα και δημιουργούμε λεπτομερείς εκθέσεις που ανταποκρίνονται στις ανάγκες της κάθε εφαρμογής.
- 04
Παράδοση αποτελεσμάτων
Παραδίδουμε τα αποτελέσματα με τη μορφή εκθέσεων, χαρτών, 3D μοντέλων και άλλων απαιτούμενων μορφών, εξασφαλίζοντας την πλήρη κατανόηση και εκμετάλλευση των δεδομένων.
Συχνές ερωτήσεις
Το LiDAR είναι πάντα καλύτερο από τη φωτογραμμετρία;
Όχι. Σε ανοιχτό πεδίο η φωτογραμμετρία δίνει ακρίβεια της ίδιας τάξης και μια φωτογραφικά πιστή εικόνα που το LiDAR δεν δίνει. Το LiDAR αξίζει εκεί που η βλάστηση ή τα λεπτά αντικείμενα κάνουν τη φωτογραμμετρία ανεπαρκή.
Περνά το LiDAR μέσα από οποιαδήποτε βλάστηση;
Περνά από τα κενά της. Σε αραιή και μεσαία βλάστηση φτάνουν πολλοί παλμοί στο έδαφος. Σε πολύ πυκνούς θάμνους φτάνουν λίγοι, και το μοντέλο εδάφους εκεί είναι λιγότερο πυκνό. Το βλέπουμε μαζί πριν από την πτήση.
Τι λογισμικό χρειάζομαι για να ανοίξω τα αρχεία;
Τα αρχεία LAS ανοίγουν σε κάθε σύγχρονο πρόγραμμα GIS ή CAD, και σε δωρεάν προγράμματα όπως το CloudCompare και το QGIS.
Πείτε μας τι χρειάζεστε
Στείλτε μας την περιοχή ή την κατασκευή και τι θέλετε να παραλάβετε. Θα σας απαντήσουμε με πρόταση και κόστος.
